氮氧化物分析儀

返回列表

產品背景

河北省大氣汙染防治工作領導小組印發《關於開展燃氣鍋爐氮氧化物治理工作的通知》冀氣領辦〔2018〕177號文件就鍋爐   改造，削減氮氧化物排放，要求排放20蒸噸以下的安裝氮氧化物尾氣分析儀，現場拍照，存儲一年數據並要求河北省，如邯鄲、邢台、石家莊、保定、衡水、滄州、唐山、秦皇島、承德、張家口等安裝氮氧化物尾氣分析儀！河北成版人短视频app廢氣處理設備有限公司根據從事環境監測設備的   、生產、經驗特推出CN-LMJHB205-1型氮氧化物尾氣分析儀，該儀器應環保要求可同時監測NOx、O2、溫度、壓力、流速等參數；並存儲數據。

產品概述

   CN-LMJHB205-1型氮氧化物尾氣分析儀是一款專門針對   氣鍋爐尾氣、低氮燃燒器等產生的尾氣中氮氧化物濃度實時在線監測的環保產品，並且可以根據客戶現場環境可以配氧氣、一氧化碳、二氧化碳等多個參數同時監測分析。該係統由采樣單元、預處理單元、測量分析單元、數據傳輸單元組成，運用   的工業傳感器網絡、自動化控製、無線通訊以及數據庫等應用技術，實現對小型鍋爐、煙窗、低氮燃燒器等相關設備的24小時實時監測。廣泛應用於石油、化工、印刷、橡膠製品、塑料、醫藥、電子、工業塗裝等行業。

參數測量原理：電化學（可選配紫外差分光譜模塊）；

測量氣體：NO、O2；測量範圍：NO、NO2——0-100mg/m3（量程可定製）；測量精度：±3%FS；分辨率：NO、NO2（0.1mg/m3）；O2（0.1%）；線性誤差：±2%FS；零點漂移：±2%FS；儲存容量：4G，   數據存儲遠大於2年以上；

預熱時間：30min；電壓影響：≤1%；絕緣電阻：≥20 MW；

絕緣強度：無電弧和擊穿等異常現象；顯示窗口：7”高清晰真彩數字屏，分辨率為800X480；通訊接口：RS232、RS485、4路4-20mA模擬輸出、DTU無線輸出；電源需求：AC180～240V，50Hz，800W；工作溫度：-20℃～300℃；

工作濕度：＜90%RH；外型尺寸：主機：800mm * 560mm * 300mm；

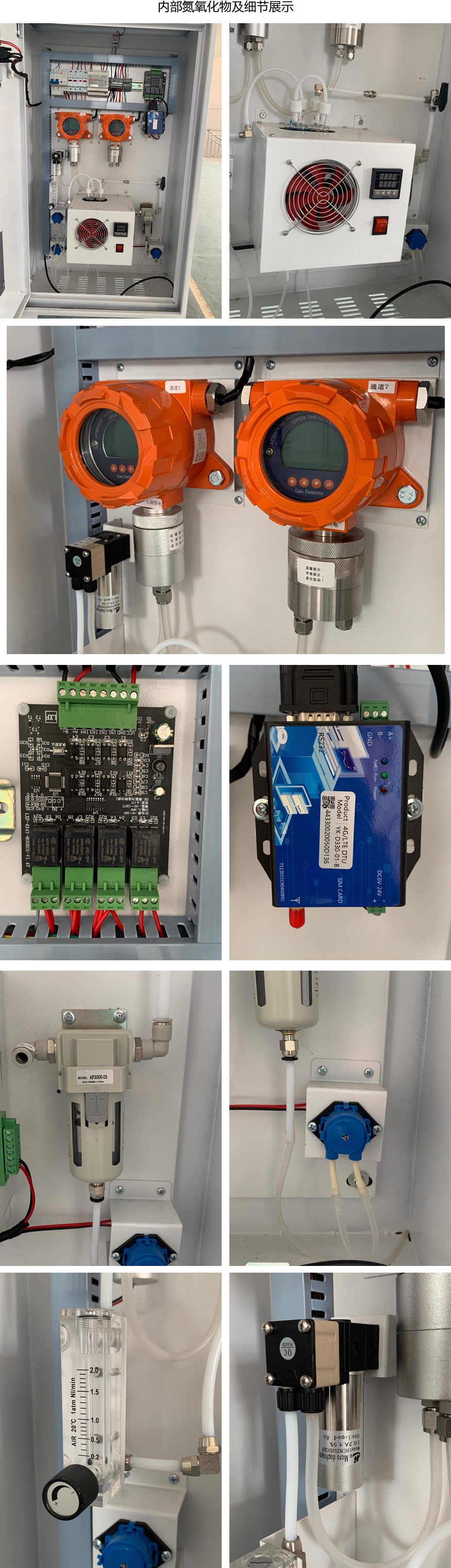

係統參照CEMS標準要求，采用抽取式冷幹法，配備了雙路半導體製冷、KNF采樣泵、氣水分離器、精細過濾器等。係統可采用   高精度電化學傳感器，分辨率到達0.1ppm。係統也可采用紫外光譜法煙氣分析儀模塊，穩定可靠。采樣探頭結構簡單、帶恒溫加熱、陶瓷濾芯，保養維護非常方便。預留伴熱管接口，可   防止冬天結露。自帶超大的數據存儲，分鍾數據可存儲2年，可通過USB口導出數據。內置DTU無線模塊，可實時聯網上傳環保監控平台。每天可自動進行儀器零點校正，增強了數據的可靠性；具有故障、斷電和檢測數據超標等異常等情況下的自動報警及記錄功能；觸摸屏顯示，操作簡單方便，界麵清晰。

一、係統簡介

焦爐煤氣氧含量分析係統是為電捕焦係統的運行，專門設計製造的監控聯鎖裝置，裝置在吸收國內外同類產品優點的基礎上，針對焦爐煤氣中高粉塵、高濕度，含有硫化物、萘等惡劣工況而進行設計的，眾所周知，電捕焦器中O2含量的高低是影響電捕焦器係統運行的關鍵參數，此裝置通過連續監測O2含量的變化，及時自動的發出O2過量預報警信號及聯鎖信號，保證電捕焦器的運行。此裝置針對目前國內焦爐煤氣工況專門設計，該過程分析裝置已成功應用於國內多家焦化、化工、及煤氣發生裝置的生產廠家，為企業獲得了良好的經濟效益和社會效益，贏得了用戶的一致好評。

係統組成框圖

二、產品特點

采用具有自主的精餾分離技術，對焦油、苯、萘等雜質具有   慮除效果，   大的延長了維護周期（維護周期6個月）。

采用電化學技術，具有檢測精度高、長期穩定性好、抗振動能力強、使用壽命長的特點。

采用電子製冷技術，快捷地冷卻樣品，使氣體中的水分急劇冷卻析出。

係統整體采用不鏽鋼設計，使用壽命長。

使用簡單，維護方便，自動化程度高。

三、設計方案及配置說明

1.配置原則：本分析裝置中的重要關鍵部件（如：電動球閥、抽氣泵、蠕動泵、   過濾器、傳感器、PLC等）采用原裝   ，其它能夠長期保證使用的關鍵、主要和一般性部件則采用國內合資企業和本廠生產製造的，盡量減少後期維護的運行成本。

2.本分析裝置主要技術特點如下：裝置除取樣器外和專用過濾器組件，樣氣的預處理單元、供電單元和分析校對單元均（jun1）置於分析櫃內，出廠前已調試完畢。現場隻需用戶安裝探頭、輔設取樣線、外圍電源和分析櫃就位即可。到時供方來技術人員到現場指導按裝和調試。

3.分析櫃按標準製作，開有觀察大窗方便操作者維護。

4.係統全幹法流程，對分析組分不會有影響取樣器、取樣管，各類管接頭（與樣氣接觸部分）、抽氣泵均為防腐設計。泵等均采用防腐不鏽鋼、聚四氟乙烯材料或特殊防腐處理，提高了係統防腐性。保證了係統使用壽命。

5.采用自動除濕器，具有使用壽命長，維護工作量小，除濕效果穩定等特點，樣氣中的殘餘水汽將         ，從而達到幹燥樣氣的目的，避免了水汽對儀器的幹擾。

四、係統主要技術參數

測量範圍：O2（0.00～2.00）%或（0.00～5.00）%（量程可選）

允許誤差：±1%F.S

分辨率：0.01%

穩定性：零點漂移±1%FS/7d；量程漂移±1%FS/7d

重複性：0.1%

預熱時間：10min

樣氣流量：6L/min

樣氣接口尺寸：G1/2

電器接口尺寸：1/2NPT

工作電源：AC220V±10%，50HZ

工作環境：溫度10℃～+45℃；濕度≤90%RH

防爆等級：ExdIICT6

模擬輸出：4～20mA

樣氣壓力：-10KPa～+15KPa

樣氣溫度：80～150℃

五、係統性能

工業屏顯示：各部件動作可直觀顯示，運行界麵友好

數據顯示：實時采集顯示

曆史數據：記錄保存，通過按鈕可點擊查閱

曆史曲線：記錄保存，通過按鈕可點擊查閱

報警記錄：記錄發生過的報警信息

故障記錄：記錄發生過的故障信息

支持數據導出：通過界麵操作，數據可導出到U盤中

支持一台控製櫃同時分析四路樣氣

支持一台控製櫃同時分析四種氣體

具有   的氣路預處理係統，淨化氣源

支持在線標定

濃度值通過4～20mA輸出

七、焦爐煤氣成分及含量

樣品組成（煤氣淨化前）

CO2   1.5%～3%

N2    3%～7%

O2    0.3%～0.8%

CH4   23%～27%

CO    5%～8%

H2    50%～60%

NH3   6g/m3

H2S   6g/m3

八、應用場所

煤化工廠、電廠、冶金廠等有附帶生產煤氣的廠家
